УЛЬТРАФИОЛЕТОВАЯ КАМЕРА (ДЕФЕКТОСКОП) COROCAM 6N

Камера поиска коронных разрядов в ночное время и внутри помещений.

Камера CoroCAM 6N представляет собой специализированную версию успешной модели CoroCAM 6D и предназначена для использования в ночное время суток и внутри помещений (когда не требуется отсутствие чувствительности к солнечному излучению). Камера используется для контроля оборудования высокого и среднего напряжения, визуализации и измерений источников коронных, искровых и дуговых разрядов, образующихся в результате электро-разрядной активности.

УЛЬТРАФИОЛЕТОВАЯ КАМЕРА COROCAM 6N

*Кликните для увеличения изображения ультрафиолетовой камеры (дефектоскопа) CoroCAM 6N

В камере CoroCAM 6N используются матрицы, позволяющие визуализировать и записывать неподвижные изображения и видеофрагменты с информацией в УФ-А и УФ-Б спектрах. Записи сохраняются на съёмную карту памяти SD, а так же могут быть загружены на ПК через порт USB.

Особенным для камеры CoroCAM 6N является метод получения изображение контролируемого объекта: перед включением высокого напряжения для получения «тёмного кадра» делается съёмка с фильтром A, далее с фильтром В, и подключенным высоким напряжением, делается снимок с УФ сигналом, разность этих сигналов и будет «тёмный кадр» для индикации точек разрядов на чёрном фоне и измеренной величины этих разрядов. Данное изображение накладывается на сохранённое визуальное изображение.

Для визуализации использовать ЖК-дисплей размером 5,7 дюйма. Камера CoroCAM 6N также может передавать потоковое видео на подключённый ПК (через порт USB) или на монитор. Управление камерой осуществляется с помощью кнопочной панели или программы дистанционного управления устанавливаемой на ПК.

УЛЬТРАФИОЛЕТОВАЯ КАМЕРА COROCAM 6N УЛЬТРАФИОЛЕТОВАЯ КАМЕРА COROCAM 6N
УЛЬТРАФИОЛЕТОВАЯ КАМЕРА COROCAM 6N УЛЬТРАФИОЛЕТОВАЯ КАМЕРА COROCAM 6N

Ультрафиолетовая камера (дефектоскоп) CoroCAM 6N: области применения

  • Научно-исследовательские и перспективные опытно-конструкторские работы в области высоковольтного оборудования.
  • Подтверждение корректности конструкции высоковольтного оборудования и контроль качества готовой продукции.
  • Контроль состояния обмоток генераторов и электродвигателей.
  • Контроль состояния закрытых распределительных устройств высокого напряжения и щитов.
  • Ночной контроль подстанций и распределительных линий для аттестации монтажа оборудования и регламентно-профилактического обслуживания.
  • Контроль внутри помещений подстанций / подземных сооружений
УЛЬТРАФИОЛЕТОВАЯ КАМЕРА COROCAM 6N УЛЬТРАФИОЛЕТОВАЯ КАМЕРА COROCAM 6N УЛЬТРАФИОЛЕТОВАЯ КАМЕРА COROCAM 6N

Ультрафиолетовая камера (дефектоскоп) CoroCAM 6N: изображение с канала УФ-А. Фильтр А- диапазон 250-650 нм.

Ультрафиолетовая камера (дефектоскоп) CoroCAM 6N: изображение с канала УФ-Б. Фильтр Б 250-380 нм.

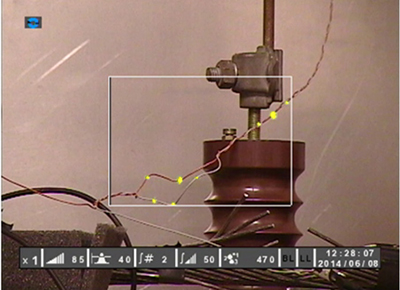

Ультрафиолетовая камера (дефектоскоп) CoroCAM 6N: совмещённое изображение с УФ и визуального каналов.

*Кликните для увеличения изображения ультрафиолетовой камеры (дефектоскопа) CoroCAM 6N

Ультрафиолетовая камера (дефектоскоп) CoroCAM 6N: технические характеристики

УФ-канал

Тип изображения

монохромное видео

Макс. чувствительность

2,05 × 1018 Вт/см2

Спектральные диапазоны

Фильтр А

250-650 нм

Фильтр Б

250-380 нм

Поле обзора

8° (Г) × 6° (В)

Масштабирование цифровое

от 0,5× до 2×

Фокусировка

автоматическая, с привязкой к визуальному каналу или независимая регулировка вручную.

Визуальный канал

Тип изображения

Чувствительность (макс.) (лк)

0,0004

Чувствительность (тип.) (лк)

0,25 (F1,8, 50 IRE) при 60 к/с

Фокусировка

автоматическая или ручная

Диапазон фокусировки

от <0,7 м до ∞

Масштабирование оптическое

от 0,5× до 2×

Масштабирование цифровое

от 4× до 12× (= 24×)

Интерфейсы управления

Индикатор состояния

кнопка с СИД Вкл/Выкл

Аудио

встроенные микрофон и динамик

GPS

встроенный приёмник с усиливающей антенной

Дисплей

ЖК-дисплей 5,7 дюймов

Вывод видеоданных

составной видеосигнал в форматах PAL и NTSC

Сохранение изображений и данных

Среда хранения данных

съёмная карта памяти SD (ёмкостью 4 Гб входит в комплект поставки камеры)

Формат изображения

JPEG

Формат видеозаписи

AVI (сжатие по алгоритму H.264)

Электропитание

Время работы

2,5 часа

Питание от внешнего источника

9-16 В 12 ВА – автомобильный адаптер или сетевой блок питания

Масса

1,9 кг с аккумулятором

Габаритные размеры

220 (Д) × 160 (Ш) × 80 (В) мм

Ультрафиолетовая камера (дефектоскоп) CoroCAM 6N: стандартный комплект поставки.

  • УФ-камера CoroCAM 6N
  • Ионно-литиевая аккумуляторная батарея
  • Блок питания сетевой
  • Программа подготовки отчётов CoroBASE
  • Руководство по эксплуатации
  • Комплект кабелей питания
  • Чемодан для хранения и транспортировки

*Компания-изготовитель оставляет за собой право на внесение изменений в технические характеристики в любое время без предварительного уведомления.
