СТАЦИОНАРНАЯ КАМЕРА (ДЕФЕКТОСКОП) CoroCAM 8 VMI

CoroCAM 8 VMI - Комбинированная двухканальная ИК-камера и УФ дефектоскоп Corona для использования в стационарных установках

CoroCAM 8 VMI предназначен для использования в стационарных приложениях. Неподвижное крепление может осуществляться с помощью монтажного комплекта автомобиля или настенного кронштейна.

СТАЦИОНАРНАЯ КАМЕРА (ДЕФЕКТОСКОП) CoroCAM 8 VMI

*Кликните для увеличения изображения ультрафиолетовой камеры (дефектоскопа) CoroCAM 8 VMI

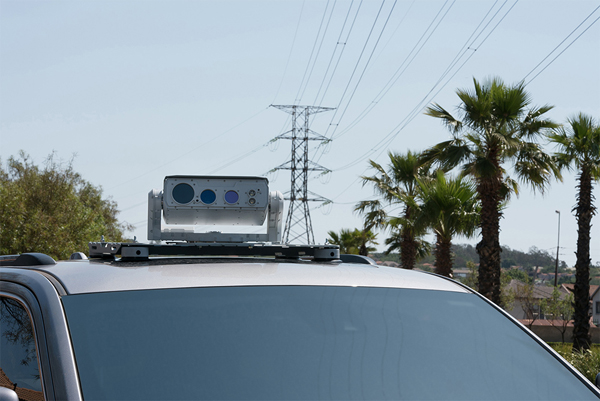

  • Крепление автомобиля полезно в условиях, когда условия окружающей среды не способствуют проверке в режиме пешего обхода, например, в пустынях, на заснеженной местности или в местах с высоким напряжением.
  • Настенный монтаж полезен при мониторинге состояния критически важных объектов, таких как подстанции, конверторные помещения и т. д.

VMI CoroCAM 8 состоит из модуля панорамирования и наклона VMI и модуля полезной нагрузки, который в этом случае оснащается модулем типа CoroCAM 8. Показанное устройство имеет стандартный УФ и визуальный канал и две радиометрические тепловизионные ИК камеры FLIR (1 - с объективом узкого поля и 2-я с широкоугольным объективом). Использование комбинации камер и датчиков позволяет проводить различные виды проверок одновременно, экономя время и усилия.

СТАЦИОНАРНАЯ КАМЕРА (ДЕФЕКТОСКОП) CoroCAM 8 VMI СТАЦИОНАРНАЯ КАМЕРА (ДЕФЕКТОСКОП) CoroCAM 8 VMI СТАЦИОНАРНАЯ КАМЕРА (ДЕФЕКТОСКОП) CoroCAM 8 VMI
СТАЦИОНАРНАЯ КАМЕРА (ДЕФЕКТОСКОП) CoroCAM 8 VMI СТАЦИОНАРНАЯ КАМЕРА (ДЕФЕКТОСКОП) CoroCAM 8 VMI СТАЦИОНАРНАЯ КАМЕРА (ДЕФЕКТОСКОП) CoroCAM 8 VMI
СТАЦИОНАРНАЯ КАМЕРА (ДЕФЕКТОСКОП) CoroCAM 8 VMI СТАЦИОНАРНАЯ КАМЕРА (ДЕФЕКТОСКОП) CoroCAM 8 VMI СТАЦИОНАРНАЯ КАМЕРА (ДЕФЕКТОСКОП) CoroCAM 8 VMI

*для увеличения кликните на изображении



Ультрафиолетовая камера (дефектоскоп) CoroCAM 8 VMI: уникальные особенности

  • Низкопрофильный блок панорамирования и наклона
  • Автомобильный монтажный комплект позволяет быстро устанавливать и снимать камеру
  • Комбинированная информация: визуальная, ИК радиометрическая и в ультрафиолетовом диапазоне/Управляется с удаленного контроллера или ПК с использованием программного обеспечения для анализа CoroBASE 2 и Image Database
  • Простой и мощный пользовательский интерфейс
  • Запись видео высокого разрешения
  • Изменяемая прозрачность УФ-канала с наложением на визуальный
  • Бортовой GPS
  • Светодиодные прожекторы

Ультрафиолетовая камера (дефектоскоп) CoroCAM 8 VMI: о приборе

  • Простое управление устройством панорамирования и наклона и камеры при помощи модуля удаленного управления и взаимодействия с программным обеспечением CoroBASE для анализа и отчетности.
  • Высокочувствительный УФ-детектор, который может обнаруживать ультрафиолетовый импульсы энергетической плотностью от 2,05 × 10 -18 Вт / см 2 , что позволяет обнаруживать минимальные коронные разряды.
  • Модуль радиометрической ИК камеры 9 Гц (или опционально 25 Гц).
  • Ручная или автоматическая экспозиция видимых и инфракрасных камер, УФ-усиление устанавливается вручную.
  • Изменение размера прямоугольной области в поле зрения для измерения интенсивности ультрафиолетового и инфракрасного излучения. ИК может содержать информацию о максимуме, минимуме или среднем значении температуры в заданной области
  • оверлейные цвета УФ изображения имеют 6 предустановок или 100 выбираемых уровней прозрачности
  • оверлейный контроль прозрачности УФ
  • Устанавливаемое пороговое значения визуальной регистрации УФ-сигнала, интеграция и контроль шумоподавления
  • 14 ИК цветовых палитр
  • Ручная регулировка излучательной способности от 0,5 до 1, со справочными таблицами.
  • Синхронное плавное или ступенчатое масштабирование всех трех каналов камеры. ИК и УФ каналы увеличены в цифровом виде
  • Видимое изображение увеличивается оптически до минимального значения поля зрения, затем увеличивается в цифровом виде.
  • Ручная или автофокусировка для видимого канала, УФ и ИК каналов. Фокусировка может быть синхронизирована с видимым каналом
  • Встроенный GPS с внутренней антенной
  • На экранном дисплее (OSD) отображается вся соответствующая информация
  • Запись неподвижных изображений, видео и радиометрических данных в высококачественных форматах
  • Метаданные, записанные с радиометрической информацией, состоят из настроек камеры, значений измерений и введенных вручную переменных среды - расстояния, температуры воздуха, давления воздуха, влажности окружающей среды и скорости ветра.
  • Встроенные светодиодные прожекторы
  • Обновление программного обеспечения камеры через интернет
  • 15-месячная гарантия

Ультрафиолетовая камера (дефектоскоп) CoroCAM 8 VMI: характеристики

Увеличение

Масштаб видимой камеры: 28x оптический, 12x цифровой | LWIR Camera Оптический зум: 1x оптический, 8x цифровой | Уф камера зум: 8x

Поля зрения

Оптический широкий зум: 16 ° | Оптический телеобъектив: 2 ° | UV & IR Channel Zoom: Цифровой, чтобы соответствовать видимой области обзора - до 4-кратного увеличения | FOV с наложением UV: все оптические поля зрения | Цифровое увеличение / увеличение: 12x от минимального оптического поля зрения | Фокус: автоматический или ручной на видимых и инфракрасных каналах, ультрафиолетовый, подчиненный видимому / инфракрасному или независимый вручную | Минимальное расстояние фокусировки: УФ 0,7 м, ВИД 0,7 м, ИК 2,3 м

Чувствительность (типичная)

Ультрафиолет: (режим солнечно-слепого фильтра) 2,05 x 10 -18 Вт / см 2 | (Режим без фильтра, ночной) ‾ 1 x 10 -18 Вт / см 2
Инфракрасный (NEdT): <50 мК | Видимый: 0,4 лк (F1.35, 50% IRE, ICR выкл.), Нормальный 0,01 лк (F1.35, 50% IRE, ICR вкл.), Автоматическое низкое освещение

Разрешение

Ультрафиолет: 640 х 480 пикселей | Инфракрасный: 640 х 512 пикселей | Видимый: 768 х 576 пикселей

Улучшения изображения

Ультрафиолет: усреднение и интеграция | Инфракрасный: автоматическая коррекция ровного поля, автоматический уровень и диапазон |Видимый: Авто при слабом освещении, ручная экспозиция

Характеристики каналов

Совмещение каналов: пороговая маска, переменная прозрачность | Точность слияния: лучше 1 миллирадиан | ИК и УФ палитра

Интерфейс

Программный модуль дистанционного управления CoroBASE

Хранение изображений и данных

Формат изображения: Отображаемые каналы сохраняются в формате JPEG или AVI (сжатие H.264) | Радиометрический файл UCF содержит:Отображаемое изображение, необработанное УФ-изображение, Радиометрические значения LWIR и Метаданные | Метаданные содержат: настройки камеры, местоположение GPS, дальность до объекта | Носитель: SD-карта (до 64 ГБ) для временного хранения | ПО для обработки и сохранения данных CoroBASE, объём хранилища зависит от размера жесткого диска ПК

Особенности прошивки

Нумерация серий изображений: позволяет автоматически сортировать изображения при загрузке на ПК для создания отчетов | Галерея & Воспроизведение: Обзор записанных изображений| Возможность обновления: через Интернет

Физические характеристики

Вес: в зависимости от конфигурации | Размеры: 235 мм Д x 215 мм Ш x 155 мм В | Рабочая температура : от -15 ° C до 55 ° C | Температура хранения: от -20 ° C до 60 ° C

Защита

Кейс для хранения / транспортировки: пластиковый жесткий кейс в стиле пеликана | Корпус камеры: протестирован по IP 54 | Стандарт безопасности: CE, IEC1010-1
